Výroba vlečky za elektrickú štvorkolku




Táto stránka je venovaná výrobe detskej vlečky pre elektrickú štvorkolku.


 Výroba vlečky za štvorkolku



  1. Fotonávod.
  2. Záver.
    1. Diskusia k téme.





Výroba vlečky za štvorkolku.



Zdrávím všetkých návštevníkov mojej stránky zvlášť v časti venovanej našej malej budúcnosti. V tomto koronavírusovom čase som mal trošku voľna a rozhodol som sa vyrobiť vlečku na elektrickú štvorkolku. Keďže stavám dom a často vozíme vlečkou materiál na stavbu ale aj drevo na kurenie atd.., aj syn chcel za štvorkolku nejakú vlečku aby mohol voziť aj on a tak sme sa rozhodli pustiť do výroby vlečky.

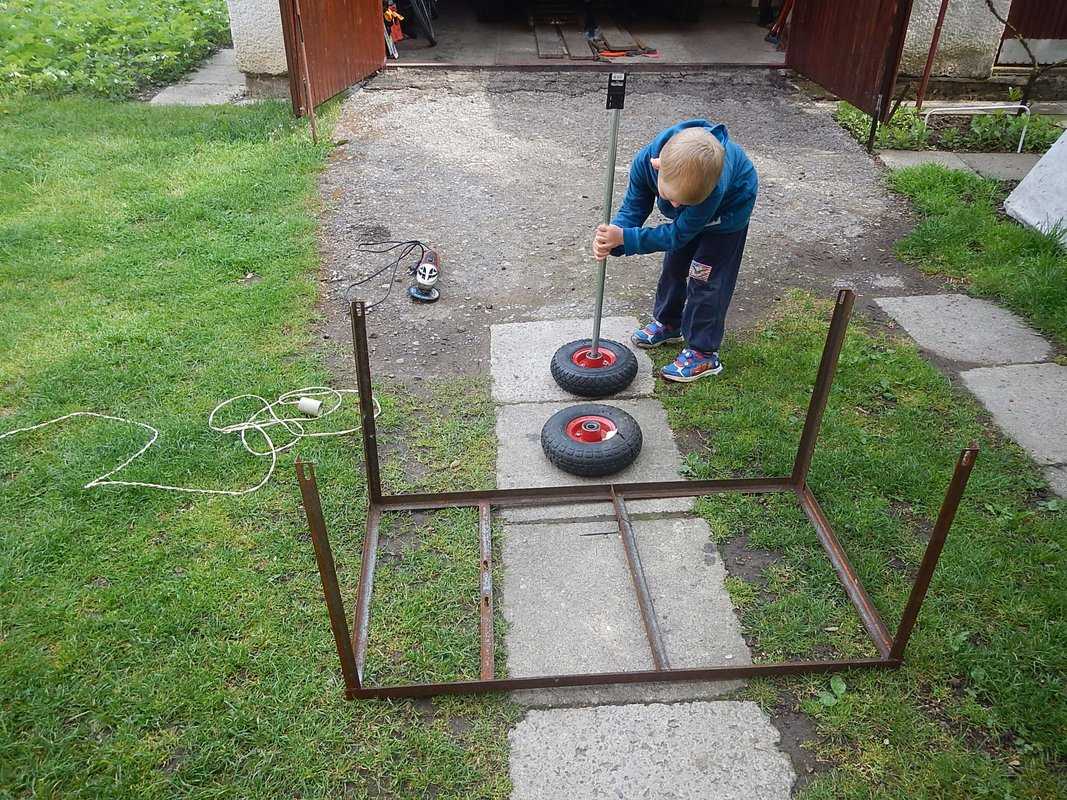

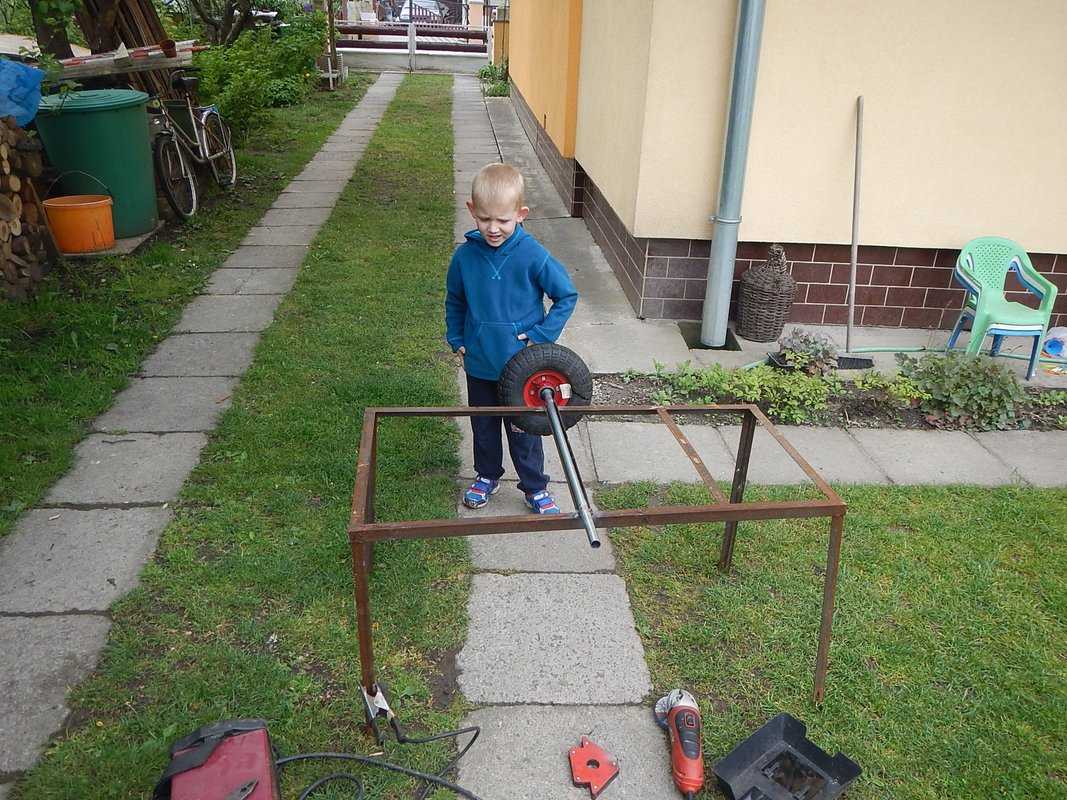

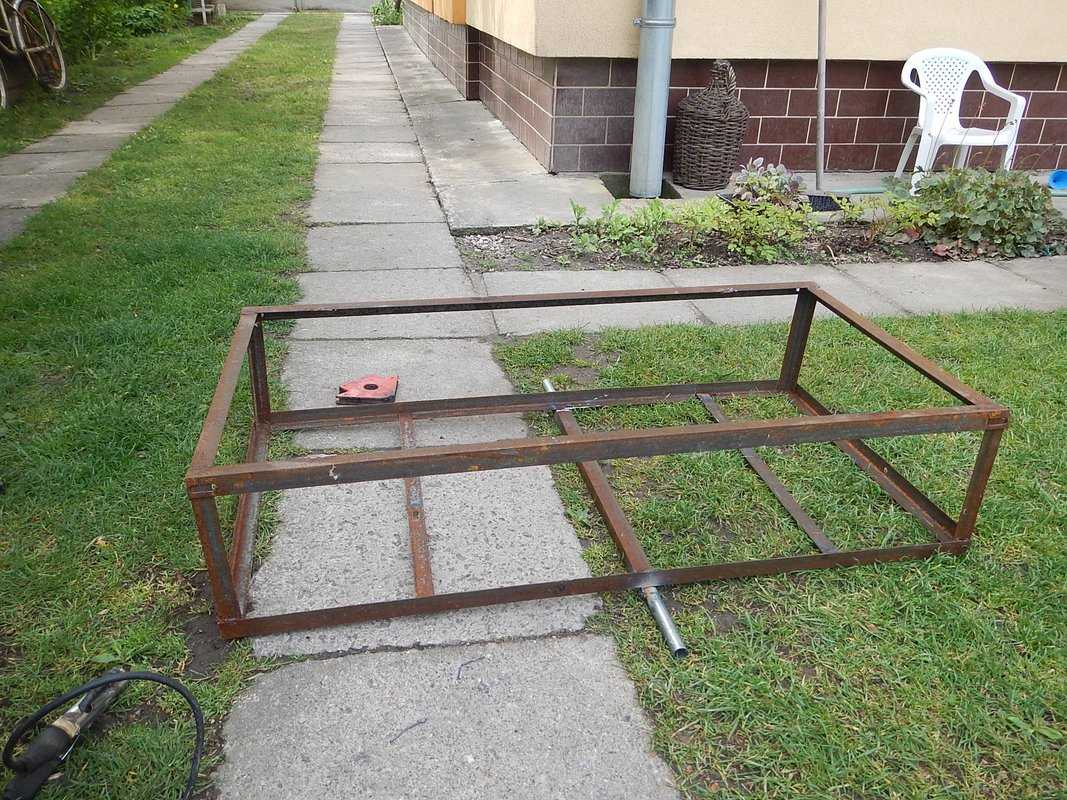

Na výrobu nám stačia základné veci ako železné Lká, plech, nejakú tu zváračku, dokrúcačku/vŕtačku, farbu, štetec, nitovacie kliešte s nitmi no a samozrejme chuť a odhodlanie. Kolieska môžete kúpiť, zobrať zo starého kočíka/vozíka a ja som ich zobral zo stavebnej rudly. Zvolíme si rozmer vlečky a môžeme sa pustiť do zvárania rámu vlečky. Na spodok privaríme osku pre budúce kolieska, ja som zvolil presne stred vlečky.

vyroba vlecky, mini,elektricka, stvorkolka, electric, miniquad 500W, create trailer, homemade, electric ATV vyroba vlecky, mini,elektricka, stvorkolka, electric, miniquad 500W, create trailer, homemade, electric ATV vyroba vlecky, mini,elektricka, stvorkolka, electric, miniquad 500W, create trailer, homemade, electric ATV vyroba vlecky, mini,elektricka, stvorkolka, electric, miniquad 500W, create trailer, homemade, electric ATV

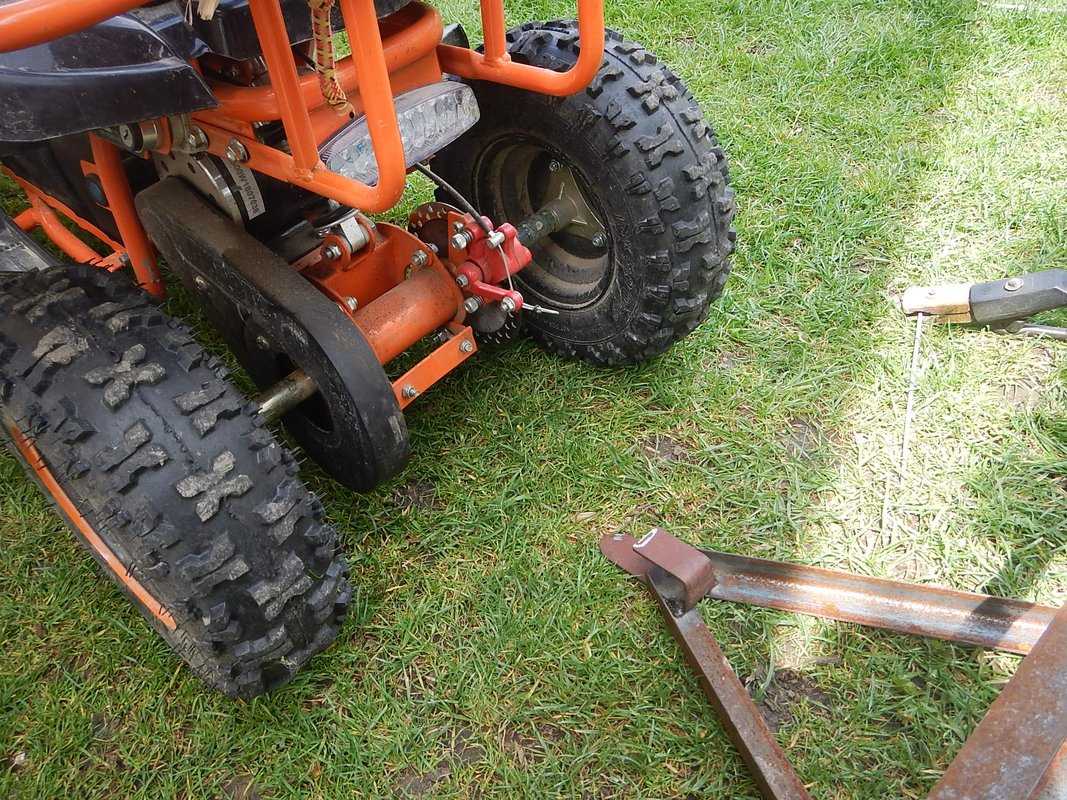

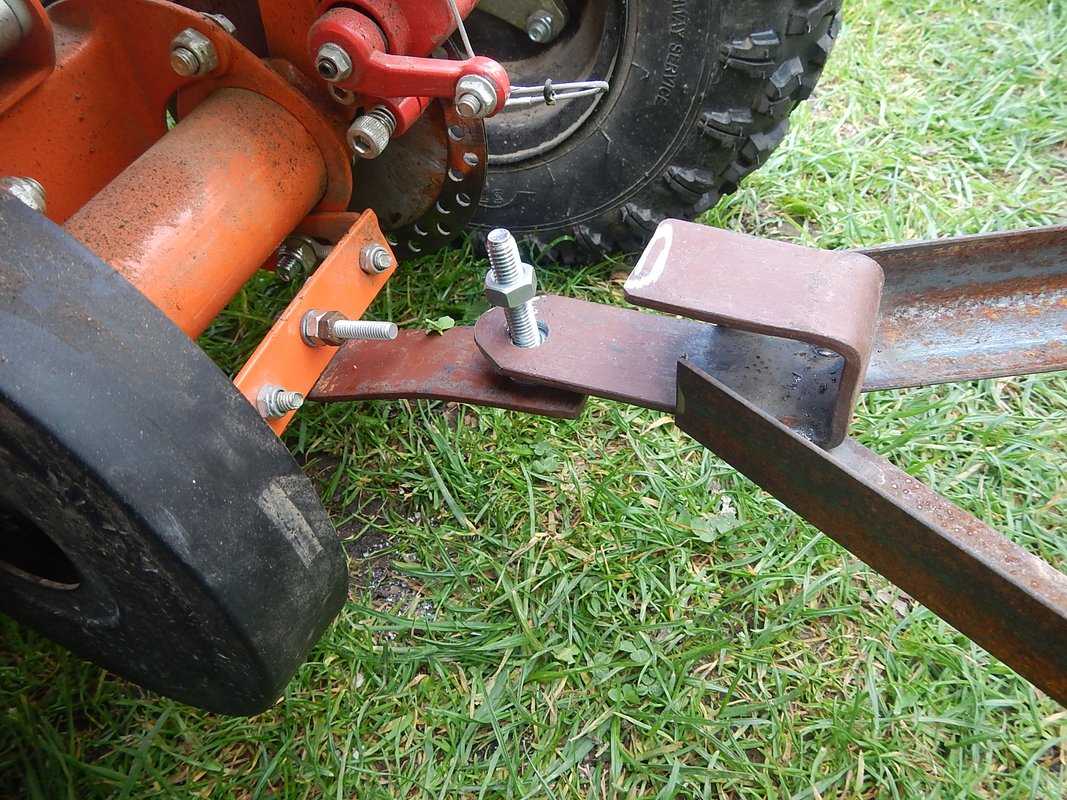

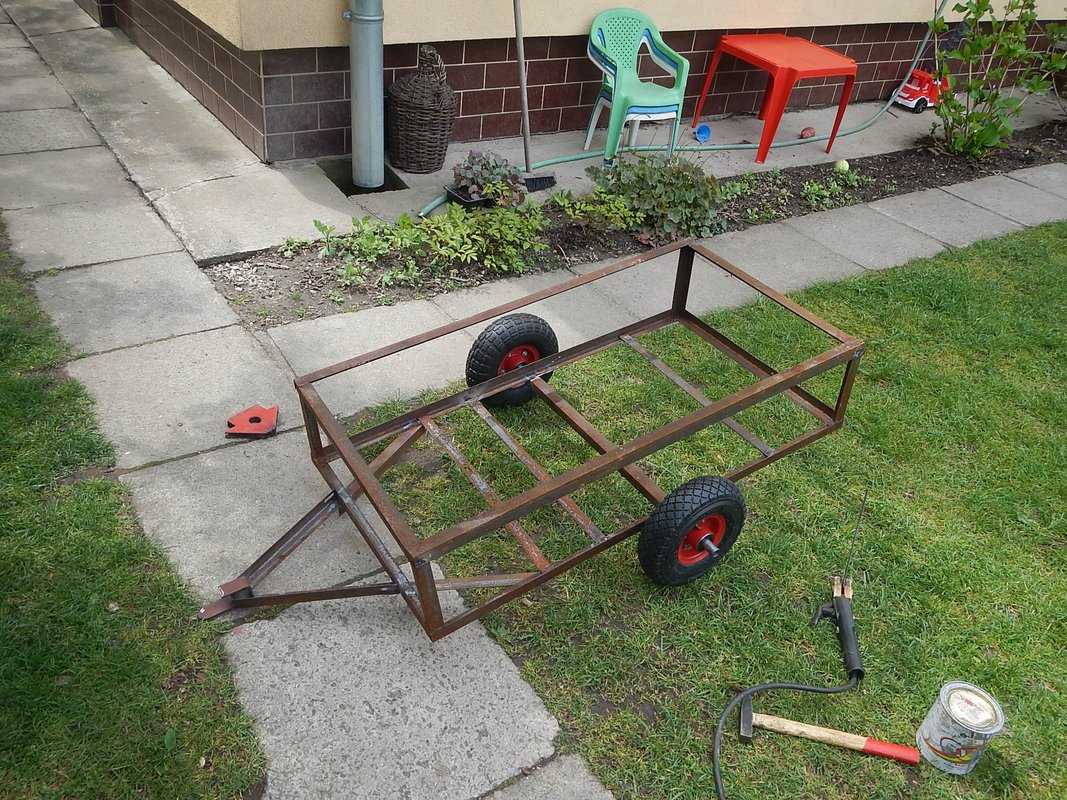

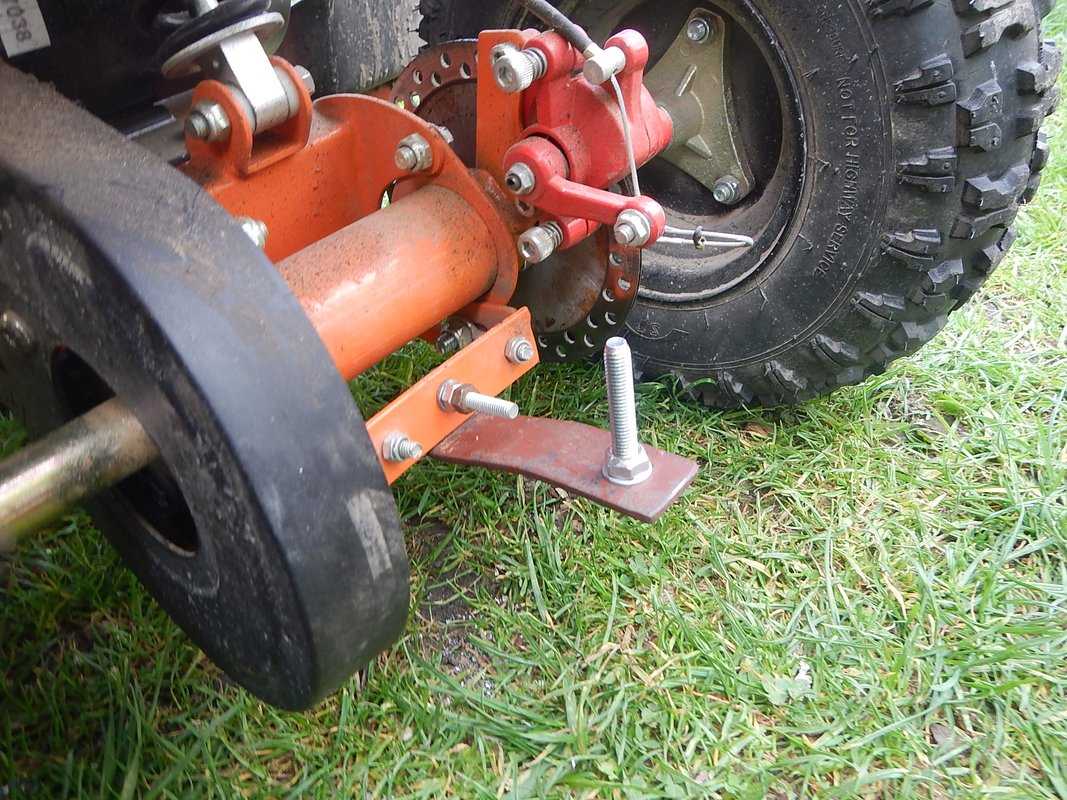

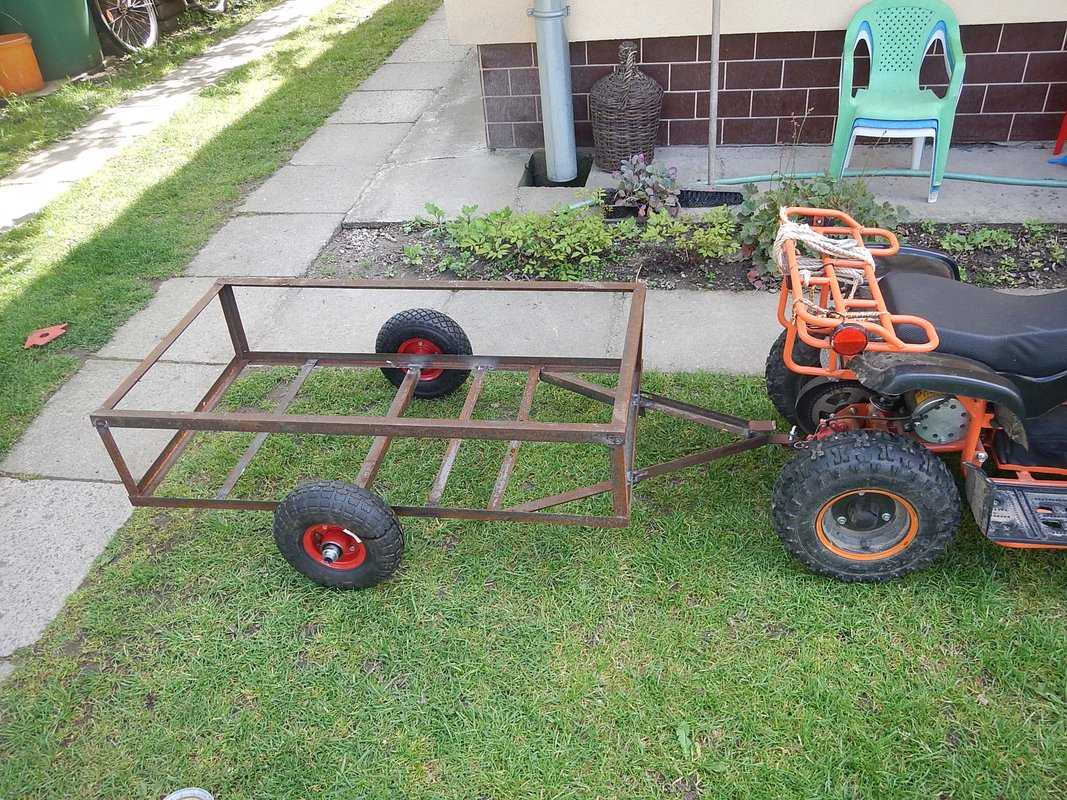

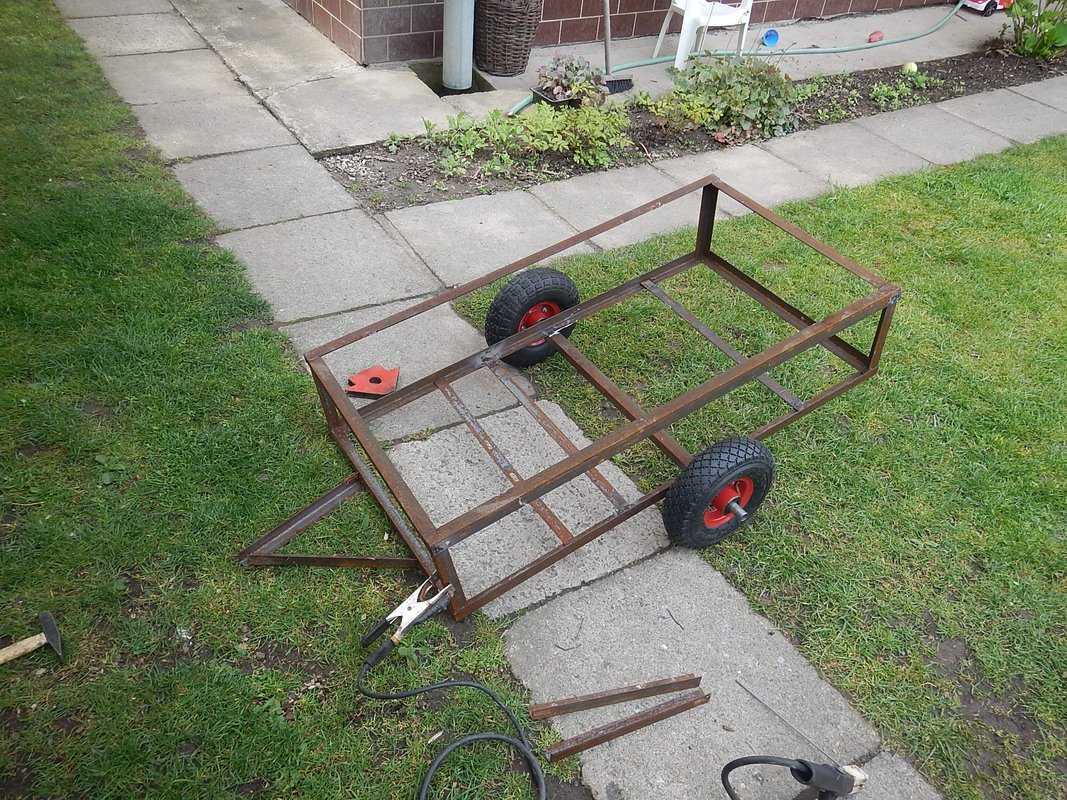

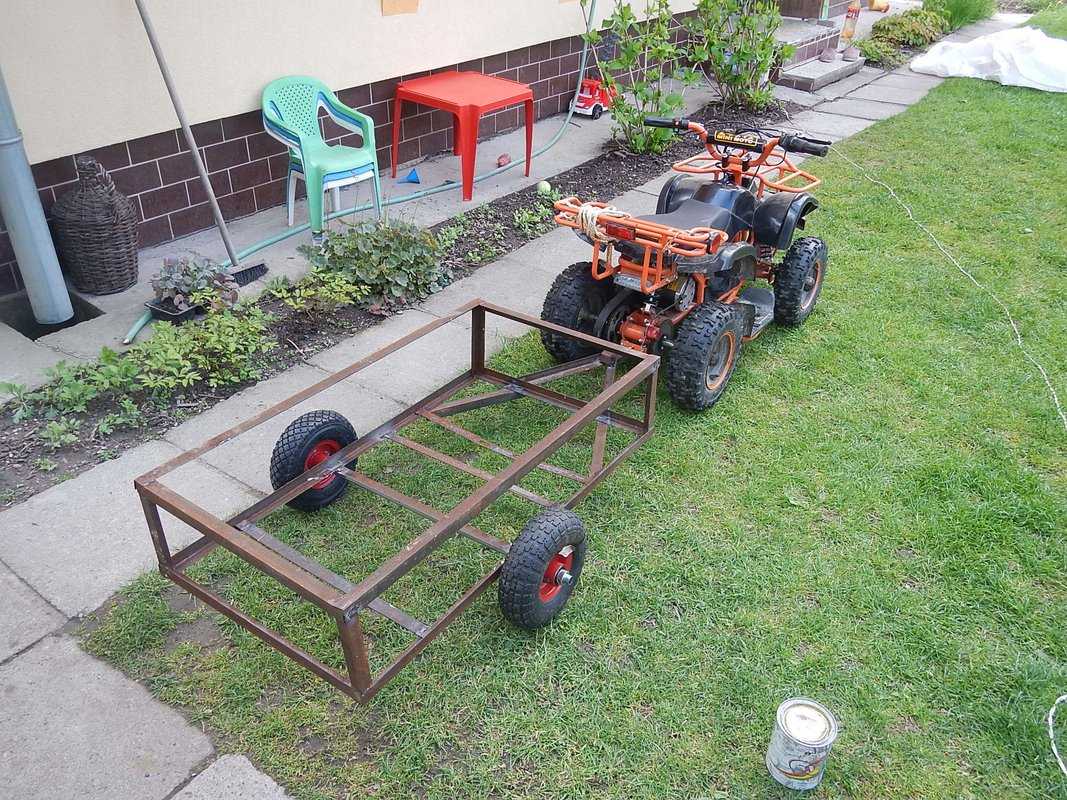

Oje prizvárajte tak aby pri vytočení štvorkolky nezavadzali zadným kolesám. Na kovový rám štvorkolky som musel vyrobiť ťažné zariadenie a upevniť ho pomocou jednej šrouby, aby neboli závažné zásahy do štvorkolky.

vyroba vlecky, mini,elektricka, stvorkolka, electric, miniquad 500W, create trailer, homemade, electric ATV vyroba vlecky, mini,elektricka, stvorkolka, electric, miniquad 500W, create trailer, homemade, electric ATV vyroba vlecky, mini,elektricka, stvorkolka, electric, miniquad 500W, create trailer, homemade, electric ATV vyroba vlecky, mini,elektricka, stvorkolka, electric, miniquad 500W, create trailer, homemade, electric ATV

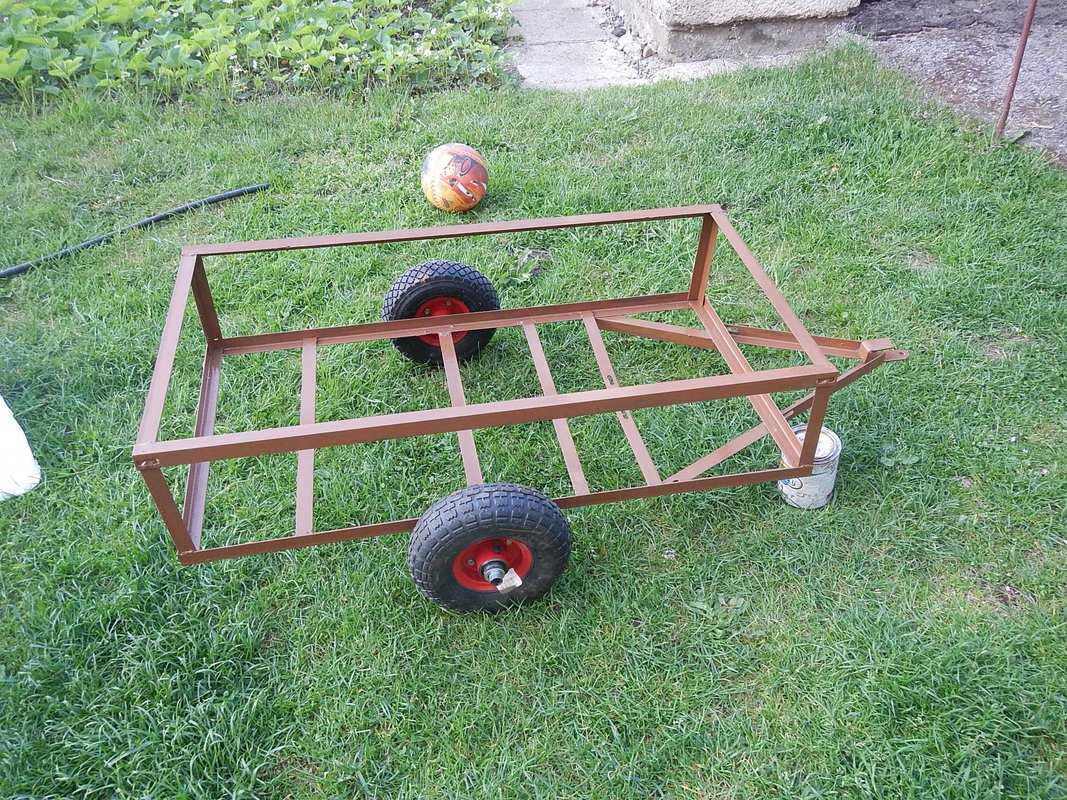

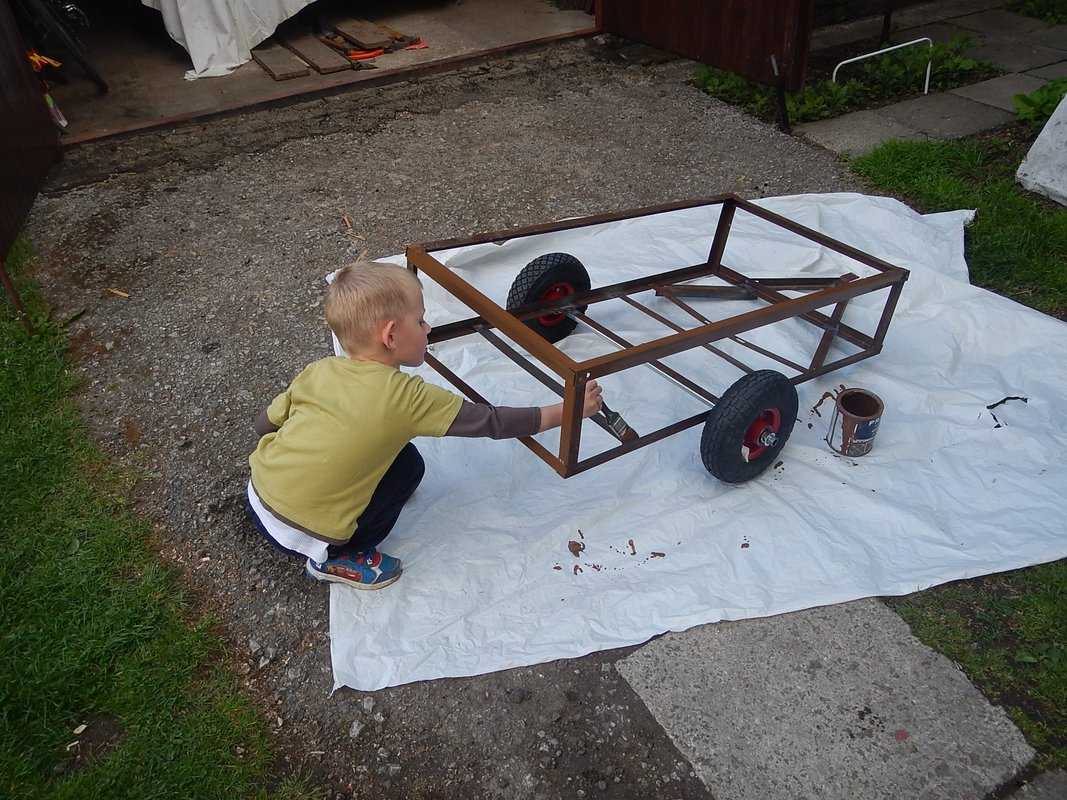

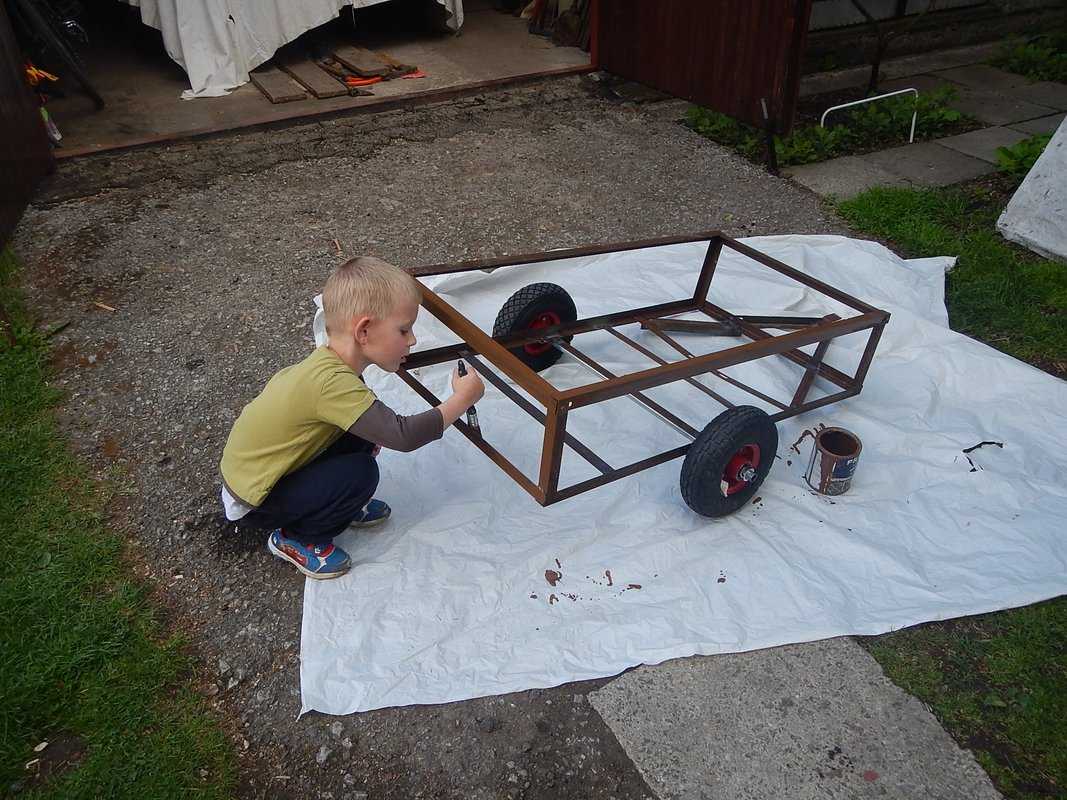

Po odskúšaní správnej funkčnosti ťažného zariadenia sme prešli na natieranie rámu farbou proti korózii.

vyroba vlecky, mini,elektricka, stvorkolka, electric, miniquad 500W, create trailer, homemade, electric ATV vyroba vlecky, mini,elektricka, stvorkolka, electric, miniquad 500W, create trailer, homemade, electric ATV vyroba vlecky, mini,elektricka, stvorkolka, electric, miniquad 500W, create trailer, homemade, electric ATV vyroba vlecky, mini,elektricka, stvorkolka, electric, miniquad 500W, create trailer, homemade, electric ATV

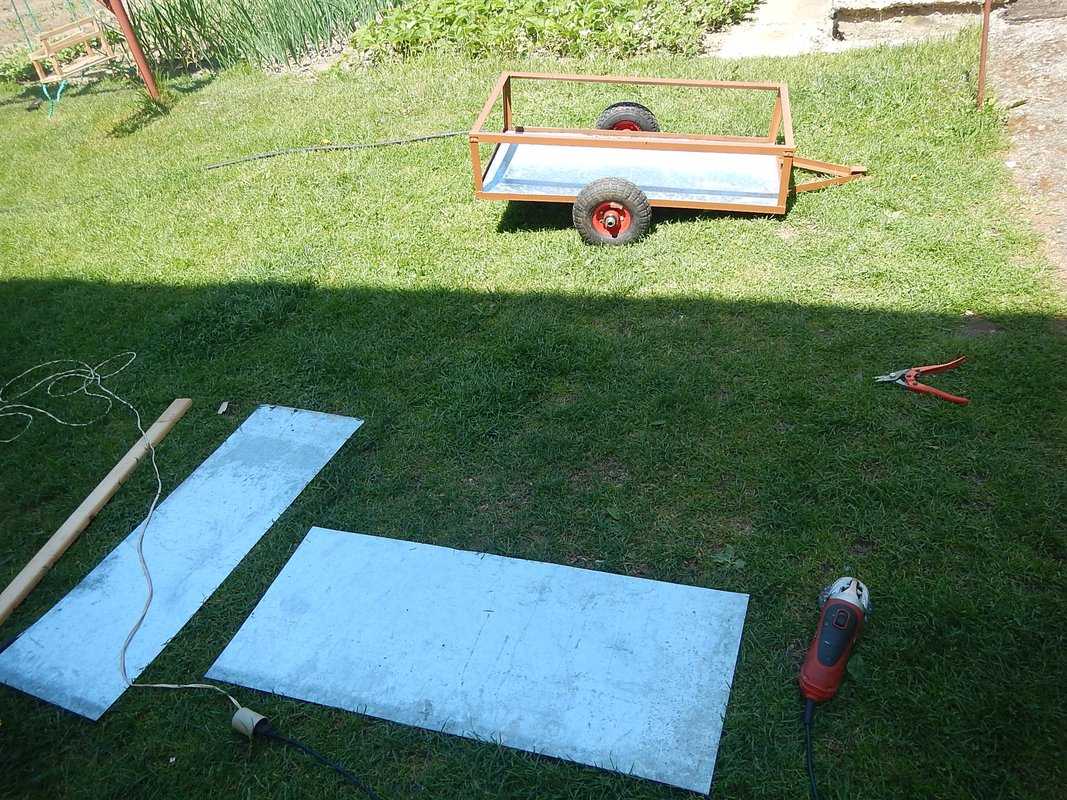

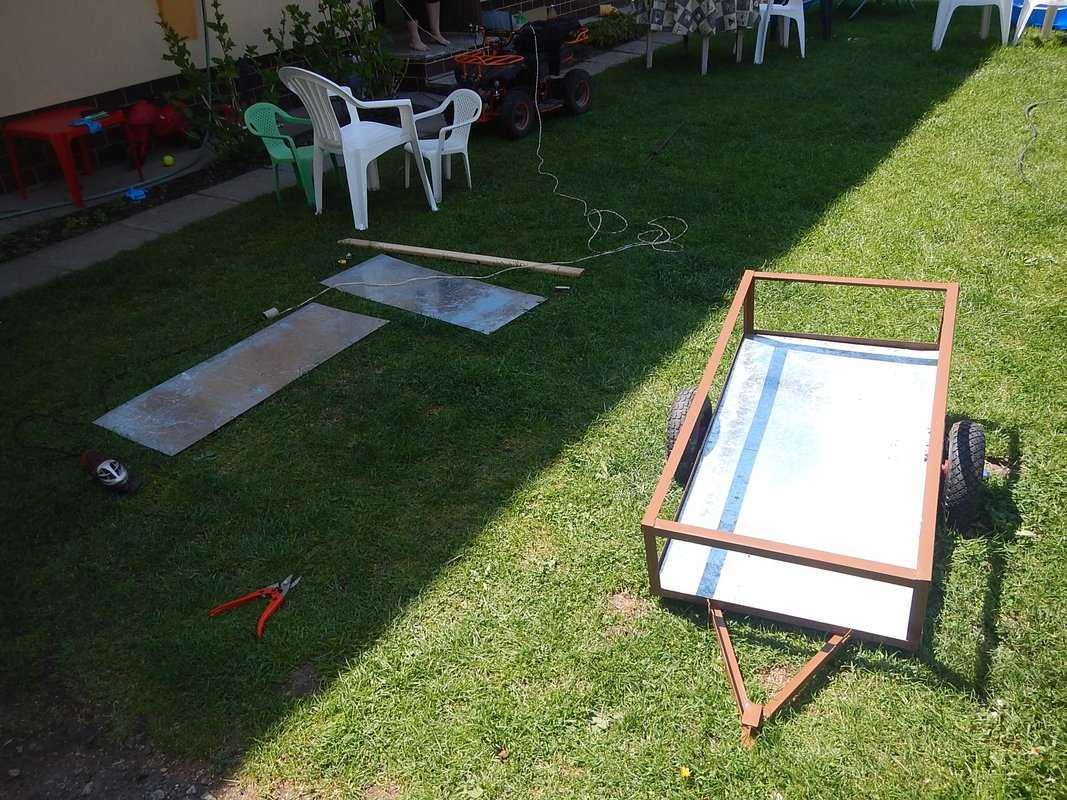

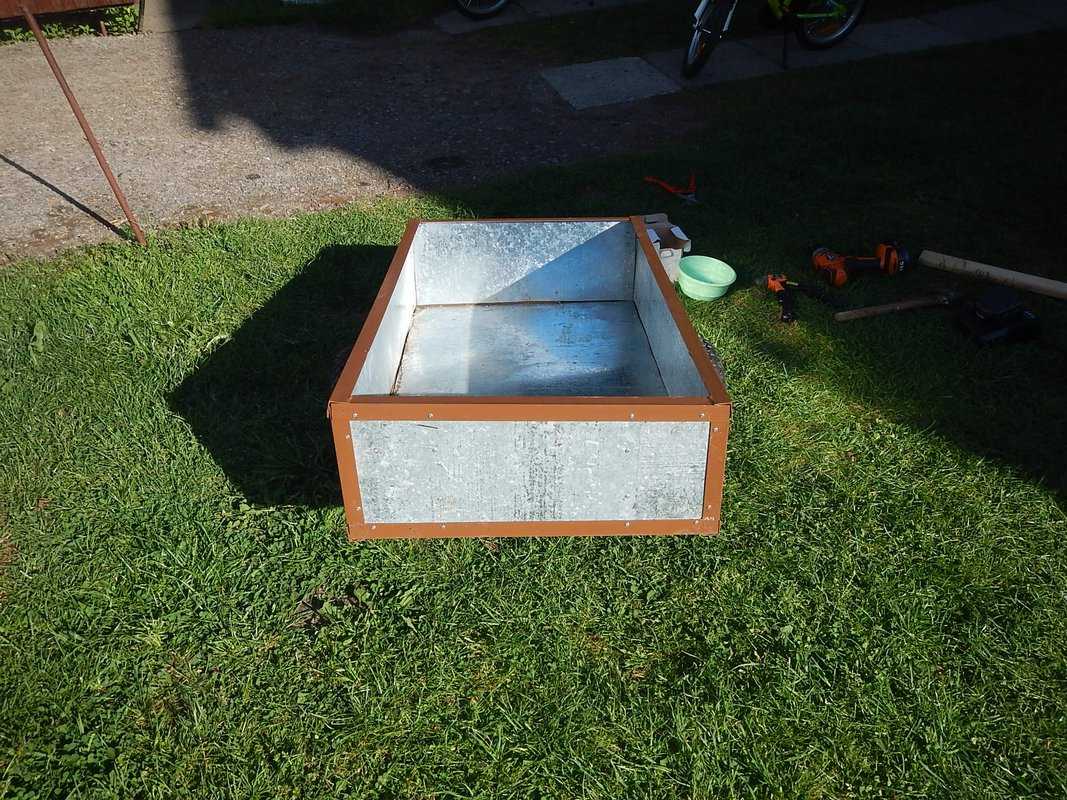

Kým náter schol, pripravili a narezali sme si rozbrusovačkou pozinkovaný plech do požadovaných rozmerov na spodok a bočnice.

vyroba vlecky, mini,elektricka, stvorkolka, electric, miniquad 500W, create trailer, homemade, electric ATV vyroba vlecky, mini,elektricka, stvorkolka, electric, miniquad 500W, create trailer, homemade, electric ATV vyroba vlecky, mini,elektricka, stvorkolka, electric, miniquad 500W, create trailer, homemade, electric ATV vyroba vlecky, mini,elektricka, stvorkolka, electric, miniquad 500W, create trailer, homemade, electric ATV

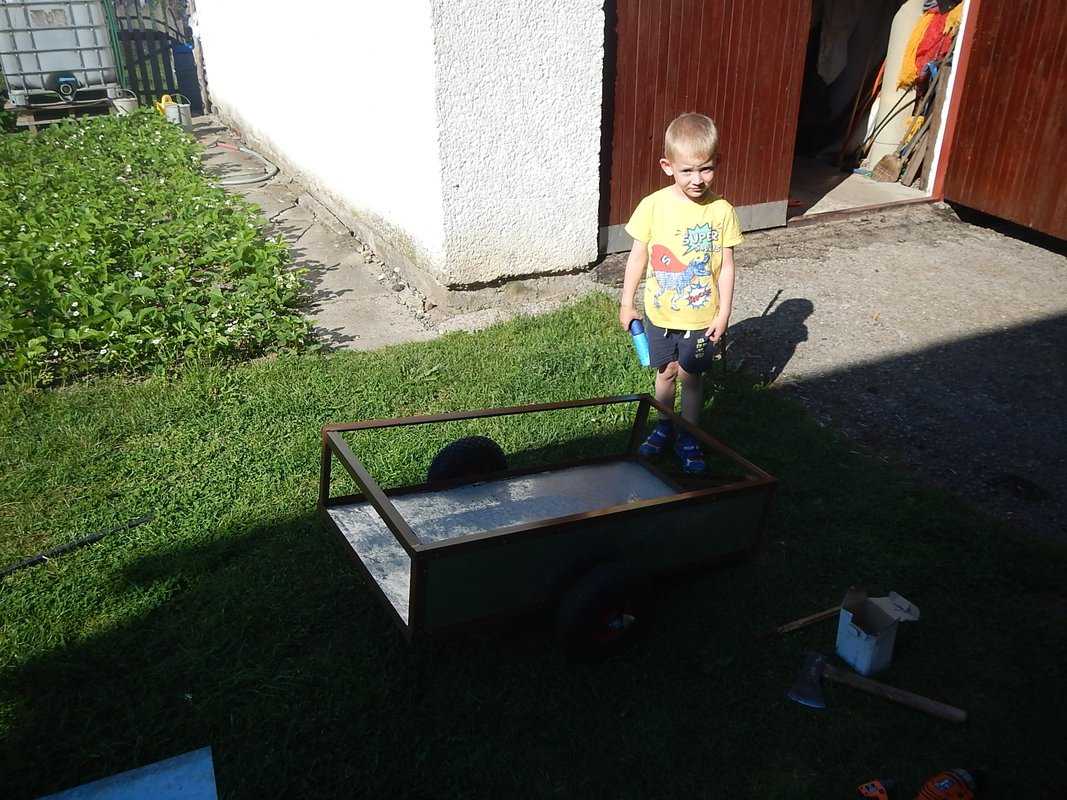

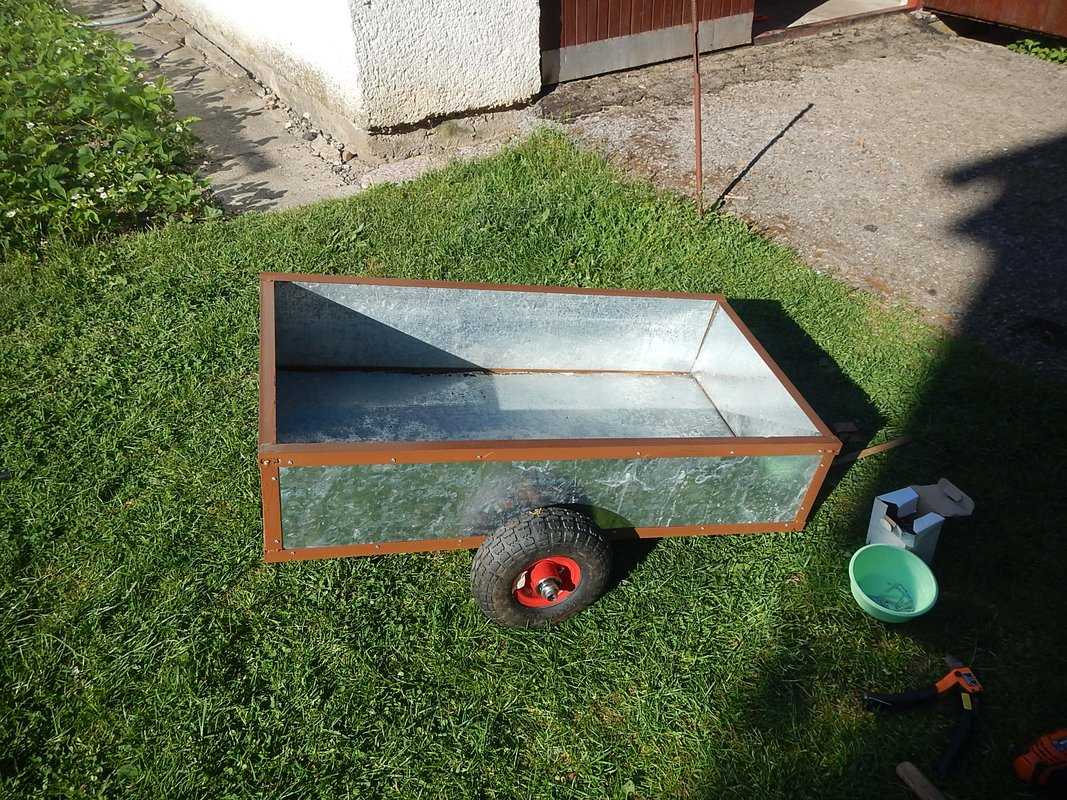

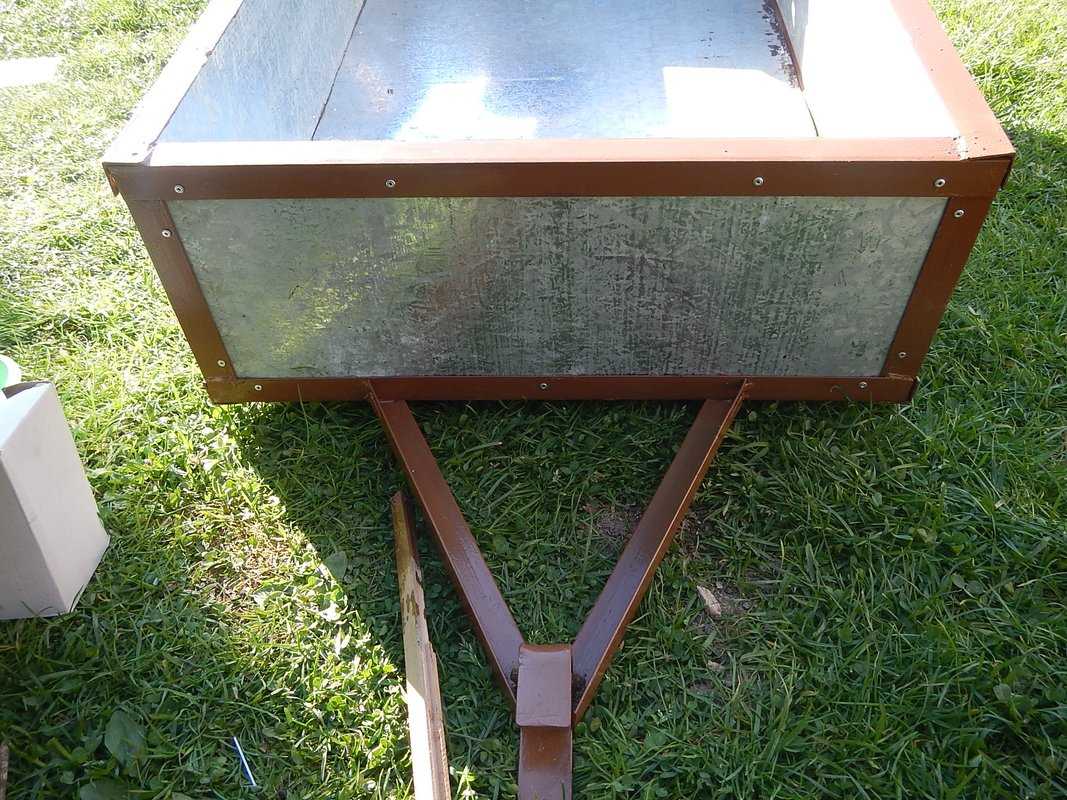

Pozinkovaný a narezaný plech sme prinitovali 3mm hliníkovými nitmi.

vyroba vlecky, mini,elektricka, stvorkolka, electric, miniquad 500W, create trailer, homemade, electric ATV vyroba vlecky, mini,elektricka, stvorkolka, electric, miniquad 500W, create trailer, homemade, electric ATV vyroba vlecky, mini,elektricka, stvorkolka, electric, miniquad 500W, create trailer, homemade, electric ATV vyroba vlecky, mini,elektricka, stvorkolka, electric, miniquad 500W, create trailer, homemade, electric ATV

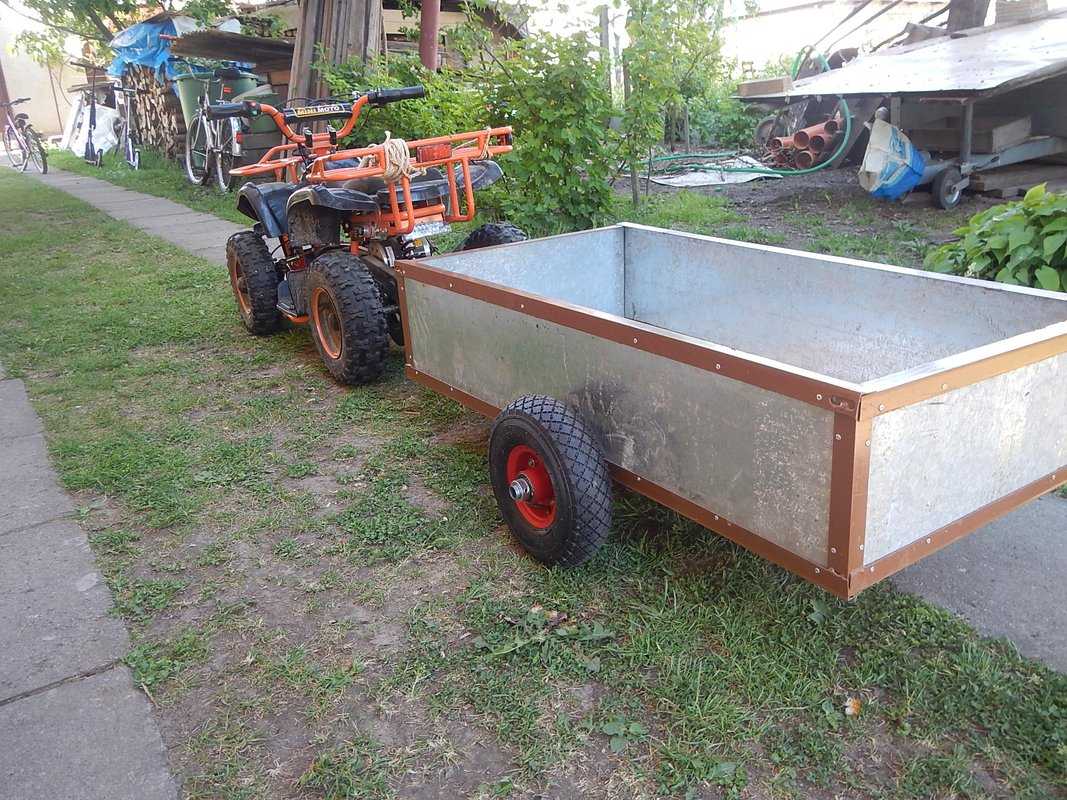

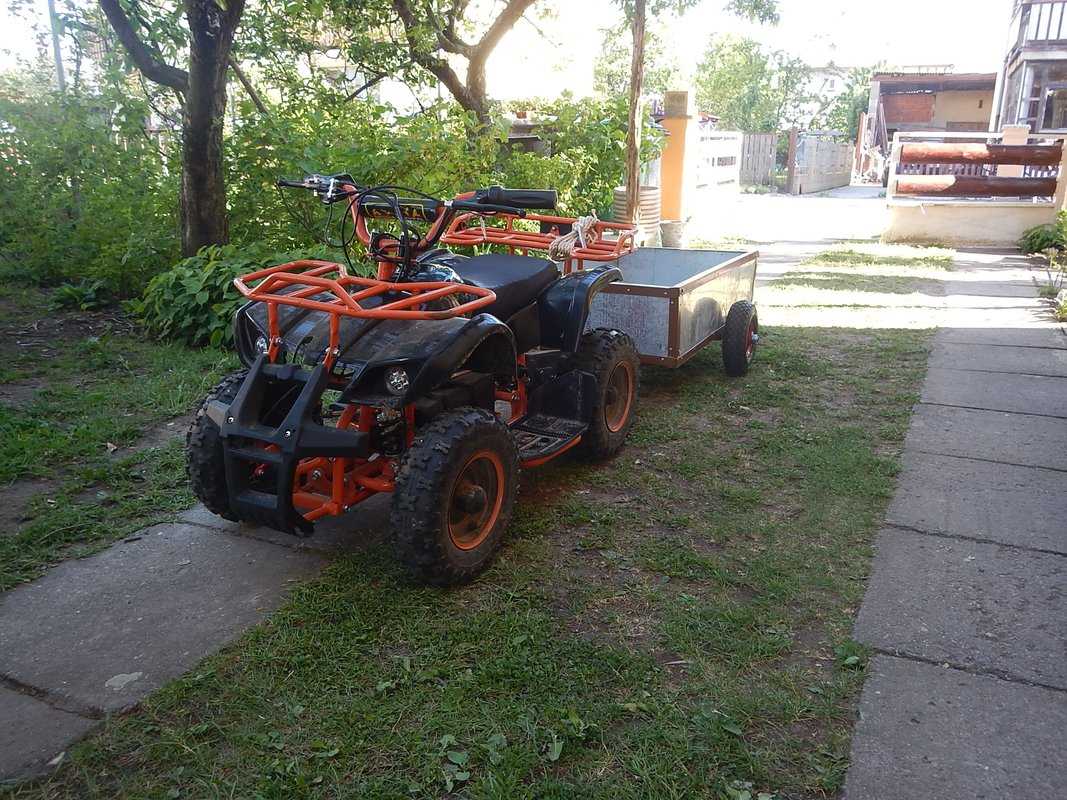

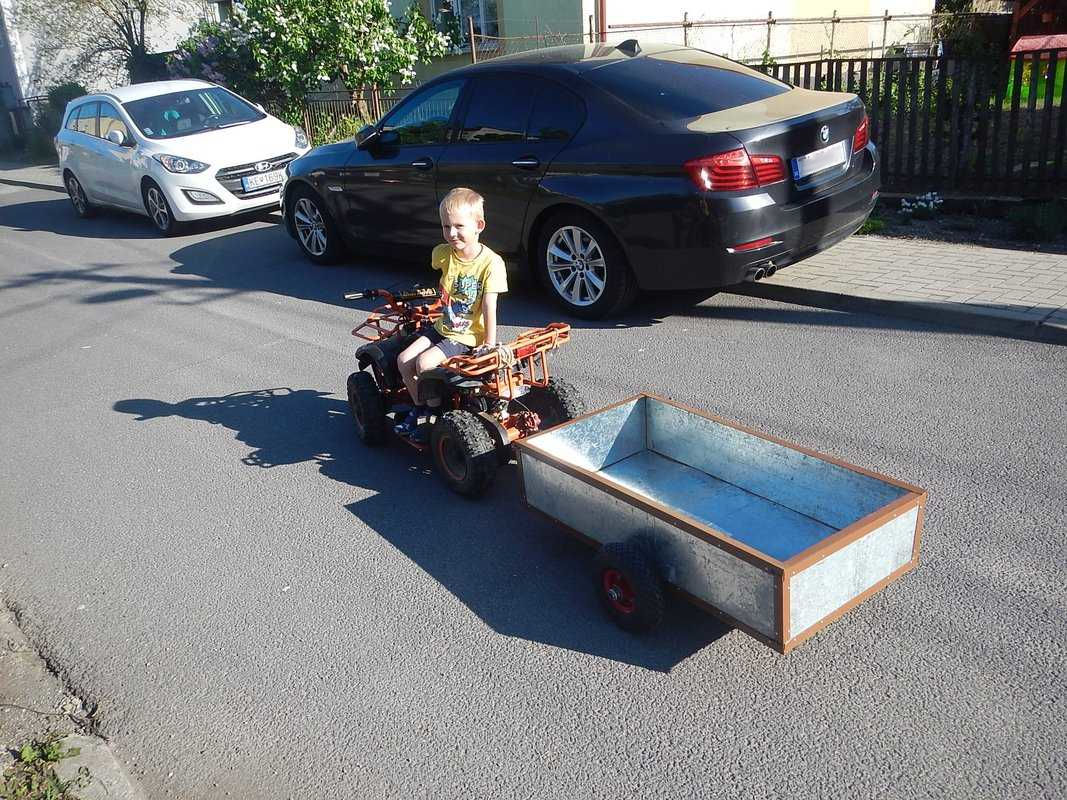

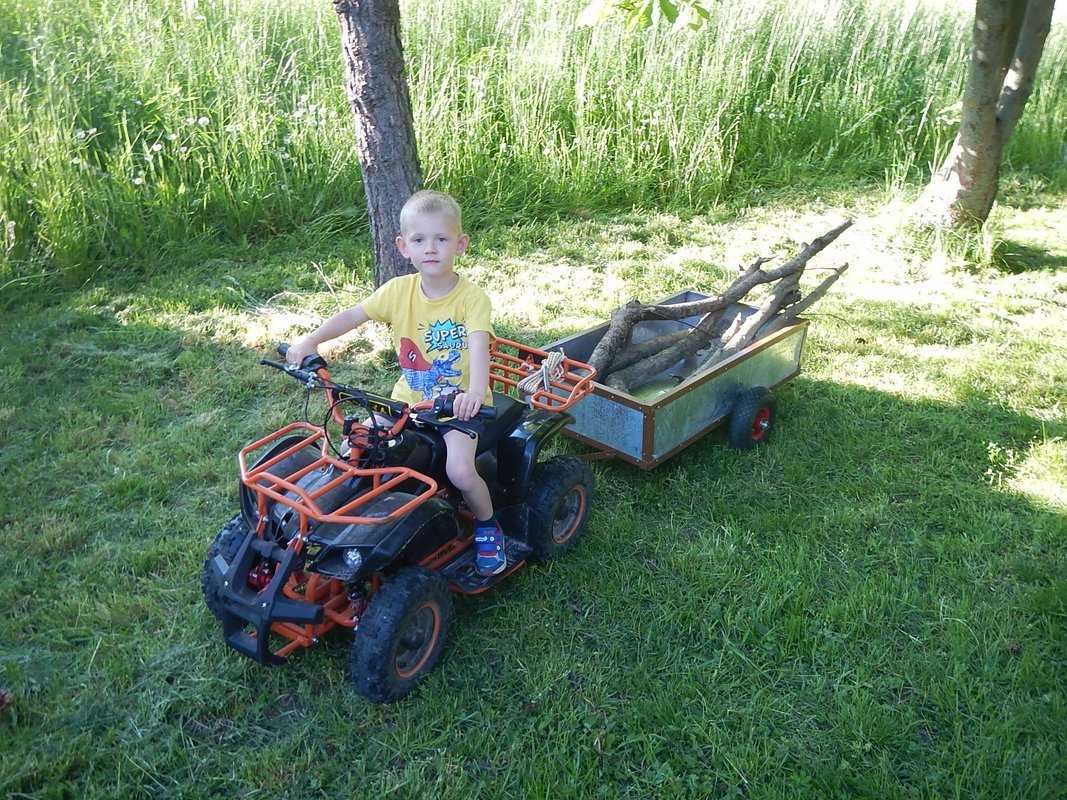

Tak a vlečka je hotová a pripravená na testovanie. Vlečka má nosnoť 60kg (odtestované) a maximálna rýchlosť 25km/h. Rozmery vnútra lečky sú d=110cm š=55,5cm bez kolies a v=22cm zase bez kolies. Priemer koliesok je 260mm.

vyroba vlecky, mini,elektricka, stvorkolka, electric, miniquad 500W, create trailer, homemade, electric ATV vyroba vlecky, mini,elektricka, stvorkolka, electric, miniquad 500W, create trailer, homemade, electric ATV vyroba vlecky, mini,elektricka, stvorkolka, electric, miniquad 500W, create trailer, homemade, electric ATV vyroba vlecky, mini,elektricka, stvorkolka, electric, miniquad 500W, create trailer, homemade, electric ATV

Test vlečky nájdete na nasledovnom videu.


Záver.



Gratulujem vám ak ste sa v čítaní dostali až sem ma nesmierne teší lebo budete pravdepodobne stavať niečo podobné pre syna/dcéru a to je veľmi dobrá správa, pretože na Slovensku sú stále šikovní rodinne založení ľudia. A nezabudnite!!!, že nie je až tak dôležitá samotná vlečka ako ten čas čo spolu so synom strávite kým ju postavíte. Čo všetko sa naučí, ale hlavne zistí, že keď niečo chce dá sa to aj vyrobiť, nemusí sa to hneď kupovať z Číny.


Ak sa chcete niečo opýtať alebo sa podeliť so svojimi skúsenosťami, tak môžete navštíviť diskusiu k téme.
